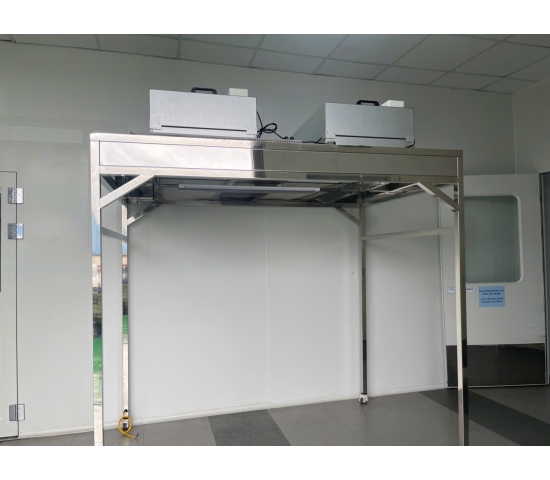

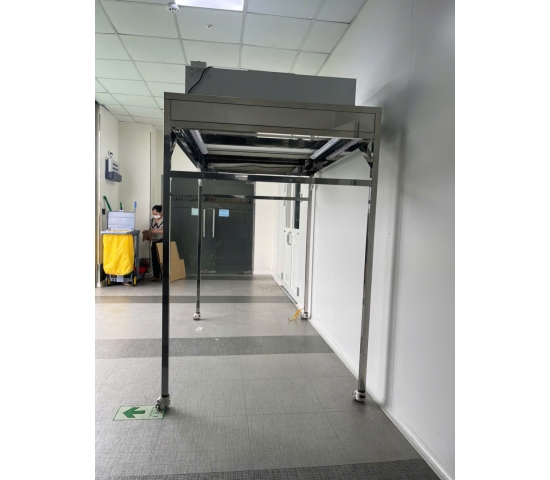

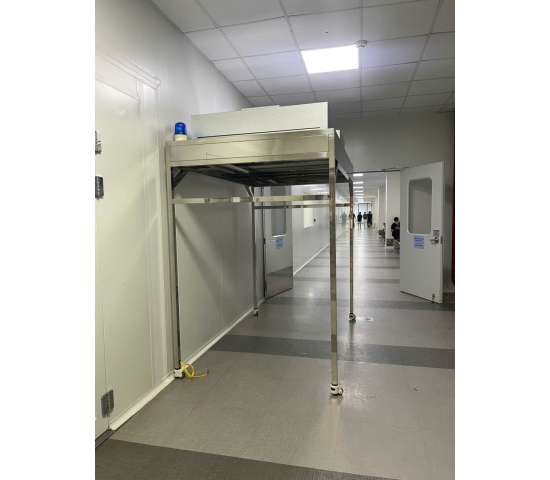

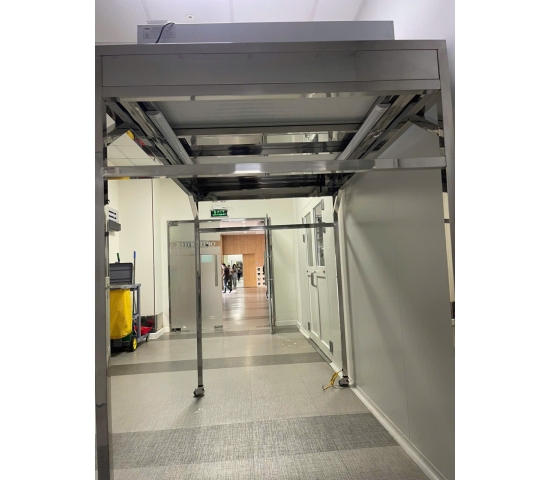

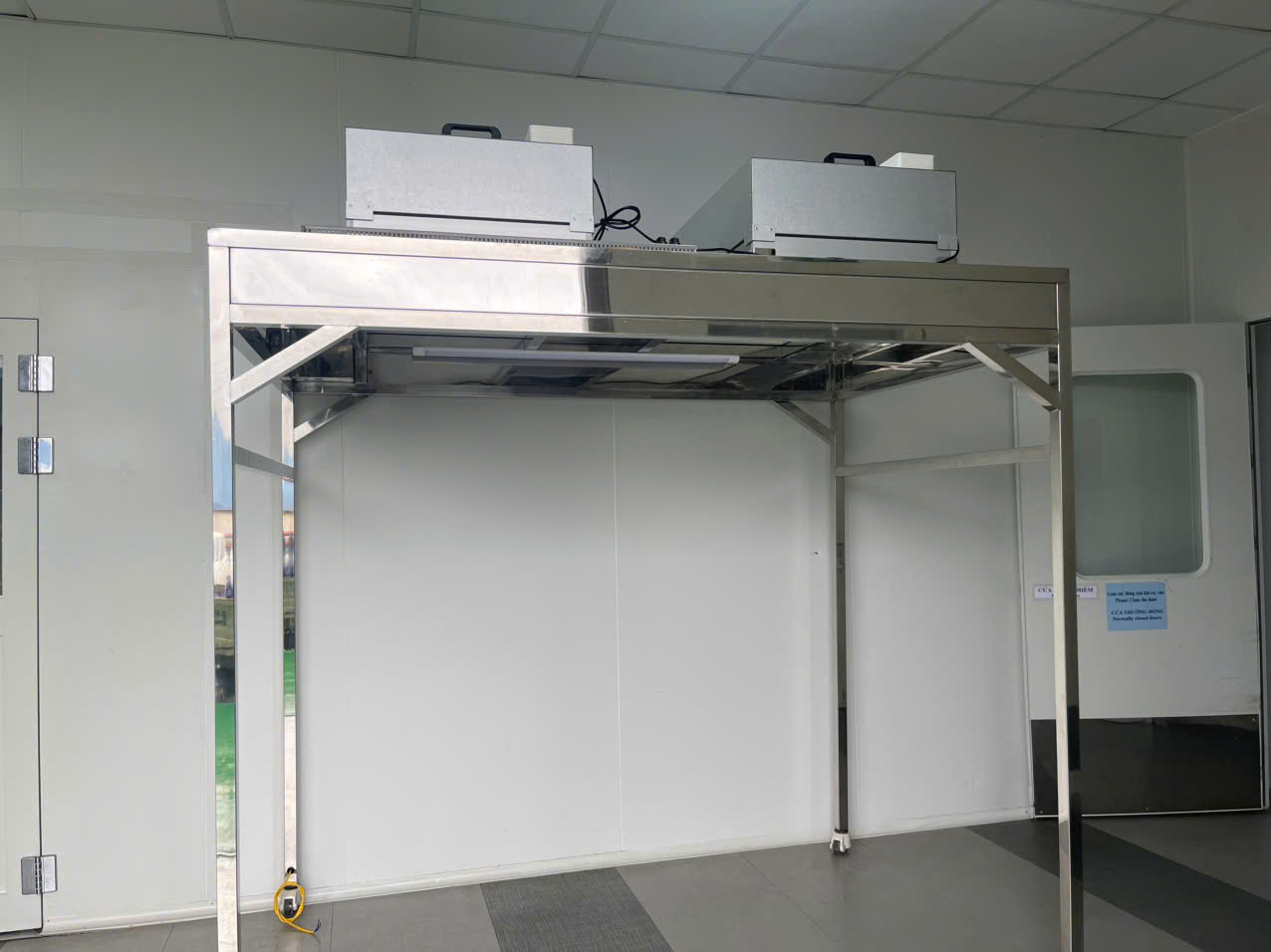

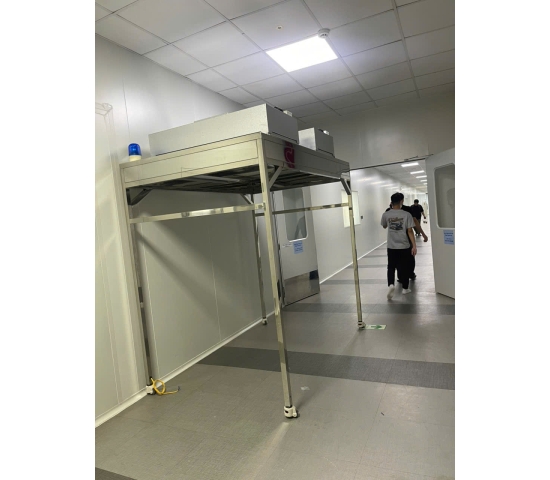

Clean Booth phòng sạch cho nhà máy điện tử – Thiết kế và chế tạo theo yêu cầu

Clean Booth phòng sạch cho nhà máy điện tử là giải pháp kiểm soát môi trường sản xuất được sử dụng tại các khu vực yêu cầu hạn chế bụi, hạt lơ lửng và các tác nhân có thể ảnh hưởng đến linh kiện, bán thành phẩm hoặc công đoạn lắp ráp chính xác. So với việc đầu tư toàn bộ một phòng sạch có diện tích lớn, Clean Booth cho phép doanh nghiệp tập trung kiểm soát độ sạch tại những khu vực sản xuất thực sự cần thiết.

Trong các nhà máy điện tử, SMT, lắp ráp PCB, linh kiện chính xác và sản xuất thiết bị công nghệ cao, Clean Booth có thể được thiết kế kết hợp FFU, bộ lọc HEPA, hệ thống cấp khí sạch, khung kết cấu, vách hoặc rèm PVC và các thiết bị inox phòng sạch để tạo thành một vùng làm việc có điều kiện môi trường được kiểm soát.

Tâm Phát Holding nhận thiết kế và chế tạo Clean Booth theo yêu cầu, dựa trên mặt bằng nhà máy, quy trình sản xuất, kích thước khu vực cần kiểm soát và yêu cầu kỹ thuật của từng dây chuyền.

Clean Booth phòng sạch cho nhà máy điện tử là gì?

Clean Booth phòng sạch cho nhà máy điện tử là một khu vực sạch cục bộ được bố trí bên trong nhà xưởng hoặc trong một khu vực sản xuất hiện hữu. Hệ thống sử dụng thiết bị lọc và cấp khí sạch để tạo ra vùng không gian có mức độ kiểm soát hạt bụi cao hơn so với môi trường xung quanh.

Cấu hình Clean Booth có thể bao gồm:

• Khung nhôm định hình hoặc khung inox.
• FFU – Fan Filter Unit.
• Bộ lọc HEPA.
• Hệ thống cấp và tuần hoàn khí.
• Vách panel hoặc rèm PVC chống tĩnh điện tùy yêu cầu.
• Đèn chiếu sáng phù hợp môi trường phòng sạch.
• Thiết bị đo và giám sát các thông số môi trường.
• Bàn thao tác inox.
• Xe đẩy inox phòng sạch.
• Giá kệ và các thiết bị phụ trợ.

Tùy yêu cầu của từng dự án, kỹ sư sẽ tính toán số lượng FFU, lưu lượng gió, bố trí cửa ra vào, kích thước khu vực làm việc và phương án luồng khí phù hợp.

Vì sao nhà máy điện tử cần Clean Booth?

Trong sản xuất điện tử, chất lượng sản phẩm không chỉ phụ thuộc vào độ chính xác của máy móc mà còn chịu ảnh hưởng bởi điều kiện môi trường tại khu vực sản xuất.

Các hạt bụi và tạp chất trong không khí có thể ảnh hưởng đến những công đoạn yêu cầu độ sạch cao, đặc biệt là khi sản phẩm có kích thước nhỏ hoặc có bề mặt, linh kiện và vị trí tiếp xúc nhạy cảm với bụi.

Clean Booth giúp doanh nghiệp tạo ra khu vực kiểm soát sạch cục bộ, thay vì phải xây dựng toàn bộ nhà xưởng thành phòng sạch.

Một số lợi ích chính gồm:

• Kiểm soát hạt bụi tại khu vực sản xuất.
• Hỗ trợ duy trì môi trường thao tác ổn định.
• Tạo vùng sạch cho các công đoạn yêu cầu cao hơn khu vực xung quanh.
• Tối ưu diện tích cần kiểm soát.
• Có thể mở rộng hoặc điều chỉnh cấu hình theo dây chuyền.
• Phù hợp với quá trình cải tạo, nâng cấp nhà xưởng.
• Kết hợp thuận tiện với bàn thao tác, xe đẩy và thiết bị sản xuất.

Đối với doanh nghiệp điện tử đang mở rộng dây chuyền, Clean Booth phòng sạch cho nhà máy điện tử là một phương án đáng cân nhắc khi nhu cầu kiểm soát môi trường chỉ tập trung ở một số công đoạn.

Cấu tạo Clean Booth phòng sạch cho nhà máy điện tử

Một hệ thống Clean Booth phòng sạch cho nhà máy điện tử thường được thiết kế từ nhiều thành phần có chức năng phối hợp với nhau.

1. Khung Clean Booth

Khung là bộ phận chịu lực và tạo hình cho toàn bộ hệ thống.

Tùy yêu cầu, khung có thể sử dụng:

• Nhôm định hình.
• Inox.
• Thép sơn hoặc vật liệu kết cấu phù hợp với dự án.

Đối với môi trường điện tử, việc lựa chọn vật liệu cần cân nhắc đến độ bền, khả năng vệ sinh, yêu cầu ESD và phương án lắp đặt thiết bị bên trong.

2. FFU – Fan Filter Unit

FFU là một trong những thiết bị quan trọng nhất của Clean Booth.

FFU tích hợp quạt và bộ lọc hiệu suất cao, được lắp phía trên Clean Booth để đưa không khí đã lọc vào khu vực làm việc.

Số lượng FFU cần thiết không nên lựa chọn theo diện tích một cách máy móc mà cần được tính toán dựa trên:

• Kích thước Clean Booth.
• Chiều cao khu vực.
• Lưu lượng gió.
• Yêu cầu độ sạch.
• Cấu hình thiết bị bên trong.
• Phương án dòng khí.
• Tần suất mở cửa hoặc ra vào khu vực.

3. Bộ lọc HEPA

HEPA được sử dụng để lọc các hạt có kích thước nhỏ trong dòng khí cấp vào khu vực sạch.

Tùy thiết kế, bộ lọc có thể được bố trí trực tiếp trong FFU hoặc trong cụm cấp khí.

Việc lựa chọn HEPA cần căn cứ vào yêu cầu kỹ thuật của hệ thống, lưu lượng khí và thông số của nhà sản xuất thiết bị.

4. Vách và rèm Clean Booth

Clean Booth có thể sử dụng:

• Vách panel.
• Tấm trong suốt.
• Rèm PVC.
• Rèm PVC chống tĩnh điện.
• Cấu hình kết hợp giữa vách cứng và rèm mềm.

Đối với nhà máy điện tử, vật liệu bao che cần được lựa chọn phù hợp với yêu cầu về ESD, khả năng vệ sinh, độ bền và đặc điểm dây chuyền sản xuất.

5. Hệ thống chiếu sáng

Hệ thống đèn được bố trí phù hợp với chiều cao và công năng sử dụng của Clean Booth.

Tại khu vực lắp ráp hoặc kiểm tra linh kiện điện tử, ánh sáng cần đáp ứng yêu cầu thao tác và quan sát của người vận hành.

6. Thiết bị inox phòng sạch

Ngoài hệ thống Clean Booth, các thiết bị tiếp xúc trực tiếp với quá trình sản xuất cũng cần được lựa chọn phù hợp.

Tâm Phát cung cấp các sản phẩm như bàn thao tác inox phòng sạch, xe đẩy inox, giá kệ và các thiết bị inox theo yêu cầu.

Bàn thao tác có thể được thiết kế theo kích thước dây chuyền, tích hợp kệ phụ, bánh xe, chân tăng chỉnh hoặc các cấu hình phù hợp với khu vực thao tác.

Clean Booth phòng sạch cho nhà máy điện tử ứng dụng ở đâu?

Clean Booth phòng sạch cho nhà máy điện tử có thể được ứng dụng tại nhiều khu vực sản xuất khác nhau.

Khu vực SMT

Trong dây chuyền SMT, một số công đoạn có thể yêu cầu kiểm soát môi trường tốt hơn so với khu vực nhà xưởng thông thường.

Clean Booth có thể được bố trí để tạo vùng sạch cục bộ quanh khu vực thao tác hoặc công đoạn cần kiểm soát.

Khu vực lắp ráp PCB

Khi lắp ráp PCB và các cụm linh kiện điện tử, việc kiểm soát bụi giúp hạn chế các yếu tố môi trường không mong muốn trong khu vực thao tác.

Khu vực kiểm tra và sửa chữa

Các khu vực inspection, kiểm tra ngoại quan hoặc sửa chữa linh kiện có thể được thiết kế thành vùng sạch riêng tùy yêu cầu quy trình.

Khu vực đóng gói linh kiện

Đối với các sản phẩm yêu cầu hạn chế bụi trước khi đóng gói, Clean Booth có thể được sử dụng như một khu vực kiểm soát sạch cục bộ.

Khu vực sản xuất linh kiện chính xác

Các công đoạn có yêu cầu cao về môi trường sản xuất có thể sử dụng Clean Booth kết hợp với thiết bị ESD và bàn thao tác chuyên dụng.

Clean Booth và yêu cầu ESD trong nhà máy điện tử

Bên cạnh kiểm soát bụi, nhiều khu vực sản xuất điện tử còn phải quan tâm đến ESD – Electrostatic Discharge, tức hiện tượng phóng tĩnh điện.

Tĩnh điện có thể gây ảnh hưởng đến các linh kiện nhạy cảm với phóng điện, vì vậy khu vực sản xuất cần được thiết kế đồng bộ giữa:

• Bề mặt thao tác ESD.
• Bàn thao tác chống tĩnh điện.
• Sàn ESD nếu cần.
• Dây tiếp địa.
• Thiết bị kiểm tra ESD.
• Xe đẩy và phụ kiện phù hợp.
• Quy trình kiểm soát ESD của nhà máy.

Khi thiết kế Clean Booth phòng sạch cho nhà máy điện tử, yêu cầu ESD nên được xác định ngay từ giai đoạn thiết kế thay vì bổ sung sau khi hệ thống đã hoàn thiện.

Clean Booth khác gì phòng sạch truyền thống?

Một trong những ưu điểm của Clean Booth là khả năng kiểm soát sạch theo từng khu vực.

Do đó, không phải nhà máy nào cũng cần chuyển toàn bộ khu vực sản xuất thành phòng sạch.

Trong nhiều trường hợp, Clean Booth phòng sạch cho nhà máy điện tử có thể là giải pháp phù hợp để tập trung nguồn lực vào đúng khu vực có yêu cầu kiểm soát môi trường.

Thông số kỹ thuật Clean Booth phòng sạch tham khảo

Thông số thực tế cần được thiết kế theo yêu cầu của từng dự án. Một cấu hình tham khảo có thể bao gồm:

Lưu ý: Không nên cố định cấp độ sạch, số lượng FFU hoặc lưu lượng gió cho mọi Clean Booth. Các thông số này cần được tính toán theo mục tiêu kiểm soát môi trường, kích thước và quy trình sản xuất cụ thể.

Tiêu chí thiết kế Clean Booth cho nhà máy điện tử

Để hệ thống hoạt động ổn định, quá trình thiết kế cần xem xét đồng thời nhiều yếu tố.

1. Xác định khu vực cần kiểm soát

Trước tiên cần xác định chính xác công đoạn nào cần Clean Booth.

Điều này giúp tránh việc đầu tư diện tích sạch lớn hơn nhu cầu thực tế.

2. Khảo sát mặt bằng

Kỹ thuật cần kiểm tra:

• Chiều dài.
• Chiều rộng.
• Chiều cao.
• Vị trí máy móc.
• Lối đi.
• Vị trí cấp điện.
• Vị trí ra vào.
• Hệ thống HVAC hiện hữu.
• Vị trí các dây chuyền liên quan.

3. Xác định yêu cầu độ sạch

Độ sạch cần được xác định dựa trên yêu cầu sản phẩm và quy trình sản xuất.

Không nên sử dụng một cấu hình Clean Booth cố định cho tất cả nhà máy.

4. Tính toán hệ thống FFU

Số lượng FFU và lưu lượng khí cần được tính toán theo thể tích và yêu cầu vận hành của khu vực.

5. Xem xét ESD

Đối với nhà máy điện tử, ESD cần được đưa vào thiết kế ngay từ đầu nếu sản phẩm có yêu cầu kiểm soát tĩnh điện.

6. Tích hợp thiết bị sản xuất

Clean Booth cần có đủ không gian để bố trí:

• Bàn thao tác.
• Xe đẩy.
• Giá kệ.
• Thiết bị kiểm tra.
• Jig và đồ gá.
• Dây chuyền sản xuất.

Thiết kế Clean Booth kết hợp xe đẩy inox và bàn thao tác inox

Một hệ thống Clean Booth hiệu quả không chỉ nằm ở phần khung và hệ thống lọc khí. Các thiết bị bên trong cũng cần được thiết kế phù hợp với môi trường sản xuất.

Xe đẩy inox phòng sạch có nhiệm vụ vận chuyển linh kiện, khay sản phẩm, dụng cụ và bán thành phẩm giữa các công đoạn. Tâm Phát nhận gia công xe đẩy inox theo yêu cầu với nhiều kích thước, số tầng và tải trọng khác nhau.

Đối với khu vực thao tác, bàn thao tác inox phòng sạch có thể được thiết kế theo kích thước dây chuyền, chiều cao làm việc và yêu cầu công năng. Một mẫu bàn thao tác inox phòng sạch của Tâm Phát sử dụng inox 304, mặt bàn dày 1,5 mm, khung hộp 40 × 40 mm và chân tăng chỉnh M12.

Việc đồng bộ Clean Booth với các thiết bị phụ trợ ngay từ giai đoạn thiết kế giúp tối ưu diện tích, vị trí thao tác và luồng di chuyển của công nhân cũng như linh kiện.

Quy trình thiết kế và chế tạo Clean Booth tại Tâm Phát

Tâm Phát Holding triển khai Clean Booth theo hướng thiết kế dựa trên yêu cầu thực tế của nhà máy, thay vì áp dụng một cấu hình cố định cho mọi khách hàng.

Bước 1: Tiếp nhận yêu cầu

Khách hàng cung cấp:

• Mục đích sử dụng.
• Kích thước khu vực.
• Quy trình sản xuất.
• Yêu cầu độ sạch.
• Yêu cầu ESD.
• Số lượng nhân sự.
• Thiết bị cần đặt bên trong.

Bước 2: Khảo sát và tư vấn

Đội ngũ kỹ thuật đánh giá mặt bằng và đưa ra phương án bố trí phù hợp.

Bước 3: Thiết kế 2D/3D

Bản vẽ thể hiện:

• Kích thước Clean Booth.
• Khung kết cấu.
• Vị trí FFU.
• Vị trí đèn.
• Cửa hoặc rèm.
• Vị trí thiết bị.
• Lối đi.
• Các điểm kỹ thuật liên quan.

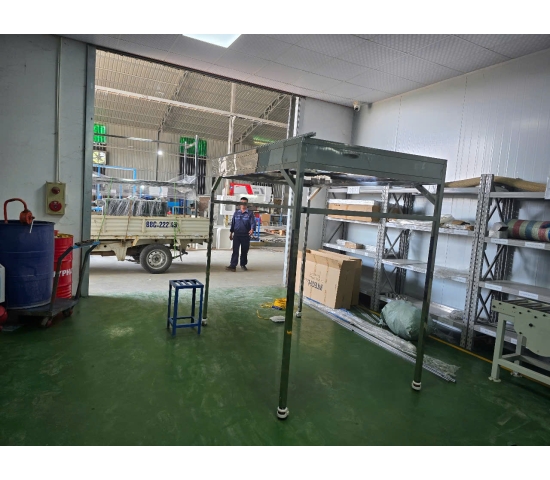

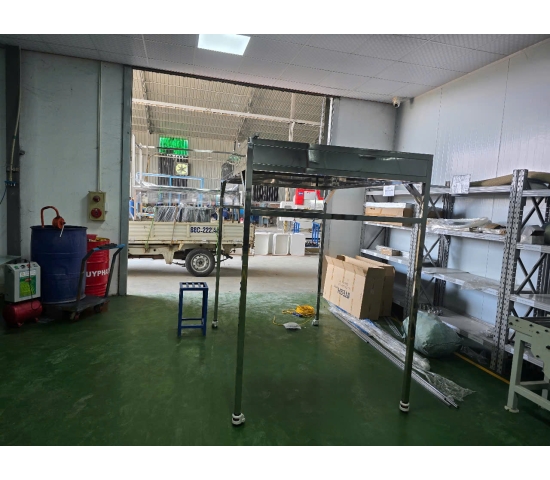

Bước 4: Gia công và chế tạo

Các chi tiết được gia công theo bản vẽ, sau đó tiến hành lắp ráp khung và các thành phần của hệ thống.

Bước 5: Lắp đặt tại nhà máy

Clean Booth được vận chuyển và lắp đặt theo mặt bằng đã thống nhất.

Bước 6: Kiểm tra và bàn giao

Các hạng mục được kiểm tra theo yêu cầu kỹ thuật của dự án trước khi bàn giao.

Vì sao nên thiết kế Clean Booth theo yêu cầu?

Mỗi nhà máy điện tử có một mặt bằng, dây chuyền và yêu cầu công nghệ khác nhau.

Một Clean Booth được thiết kế theo yêu cầu có thể tối ưu:

• Diện tích sử dụng.
• Số lượng FFU.
• Vị trí thiết bị.
• Lối đi.
• Vị trí bàn thao tác.
• Khu vực đặt xe đẩy.
• Hệ thống điện.
• Yêu cầu ESD.
• Khả năng mở rộng dây chuyền.

Đặc biệt đối với các nhà máy FDI, bản vẽ và yêu cầu kỹ thuật thường được xác định cụ thể trước khi triển khai. Vì vậy, năng lực thiết kế, gia công và phối hợp lắp đặt là yếu tố quan trọng khi lựa chọn đơn vị cung cấp.

Tâm Phát Holding – Thiết kế và chế tạo Clean Booth phòng sạch cho nhà máy điện tử

Tâm Phát Holding tập trung vào lĩnh vực gia công inox công nghiệp và thiết bị phục vụ nhà máy, trong đó có các sản phẩm dành cho môi trường phòng sạch như bàn thao tác inox, xe đẩy inox, tủ inox và các thiết bị hỗ trợ dây chuyền.

Với Clean Booth, Tâm Phát có thể phối hợp từ khâu tư vấn, thiết kế kết cấu đến chế tạo các thiết bị phụ trợ theo bản vẽ và yêu cầu thực tế của khách hàng.

Các hạng mục có thể triển khai gồm:

• Clean Booth phòng sạch.
• Khung Clean Booth.
• FFU và hệ thống lọc.
• Bàn thao tác inox phòng sạch.
• Xe đẩy inox phòng sạch.
• Giá kệ inox.
• Thiết bị inox theo bản vẽ.
• Thiết bị hỗ trợ dây chuyền điện tử.
• Các cấu kiện cơ khí liên quan.

Báo giá Clean Booth phòng sạch cho nhà máy điện tử

Chi phí Clean Booth phòng sạch cho nhà máy điện tử phụ thuộc vào nhiều yếu tố, không chỉ dựa trên diện tích.

Các yếu tố chính gồm:

• Kích thước Clean Booth.
• Chiều cao.
• Loại khung.
• Vật liệu bao che.
• Số lượng FFU.
• Chủng loại HEPA.
• Hệ thống chiếu sáng.
• Yêu cầu ESD.
• Cấu hình cửa hoặc rèm.
• Thiết bị inox bên trong.
• Hệ thống điện và điều khiển.
• Chi phí vận chuyển và lắp đặt.

Do đó, để có báo giá chính xác, khách hàng nên cung cấp kích thước khu vực, bản vẽ mặt bằng, hình ảnh hiện trạng và yêu cầu độ sạch.

Tâm Phát có thể dựa trên các thông tin này để đề xuất cấu hình phù hợp với nhu cầu sử dụng và ngân sách đầu tư.

Những câu hỏi thường gặp về Clean Booth phòng sạch

Clean Booth có phù hợp với nhà máy điện tử không?

Có. Clean Booth đặc biệt phù hợp khi nhà máy chỉ cần kiểm soát môi trường sạch tại một hoặc một số khu vực sản xuất thay vì xây dựng toàn bộ nhà xưởng thành phòng sạch.

Clean Booth có sử dụng HEPA không?

Có thể. FFU tích hợp bộ lọc HEPA là một cấu hình phổ biến cho các hệ thống Clean Booth yêu cầu kiểm soát hạt bụi cao. Cấu hình bộ lọc cần được lựa chọn theo yêu cầu kỹ thuật của từng dự án.

Clean Booth có cần ESD không?

Đối với các công đoạn xử lý linh kiện điện tử nhạy cảm với tĩnh điện, yêu cầu ESD cần được xem xét trong thiết kế tổng thể.

Có thể thiết kế Clean Booth theo kích thước riêng không?

Có. Clean Booth có thể được thiết kế theo mặt bằng, kích thước dây chuyền, vị trí máy móc và yêu cầu công nghệ của từng nhà máy.

Có thể tích hợp bàn và xe đẩy inox bên trong Clean Booth không?

Có. Việc tích hợp bàn thao tác inox và xe đẩy inox ngay từ giai đoạn thiết kế giúp tối ưu không gian và thuận tiện cho quá trình vận hành.

Kết luận

Clean Booth phòng sạch cho nhà máy điện tử – Thiết kế và chế tạo theo yêu cầu là giải pháp phù hợp cho các doanh nghiệp cần kiểm soát môi trường tại những công đoạn sản xuất cụ thể mà không nhất thiết phải đầu tư toàn bộ diện tích nhà xưởng thành phòng sạch.

Một hệ thống Clean Booth hiệu quả cần được thiết kế đồng bộ giữa khung kết cấu, FFU, HEPA, luồng khí, bao che, chiếu sáng, ESD và thiết bị sản xuất bên trong.

Tâm Phát Holding nhận tư vấn và gia công các giải pháp Clean Booth cùng thiết bị inox phòng sạch theo yêu cầu, phục vụ nhà máy điện tử, SMT, lắp ráp linh kiện và các môi trường sản xuất cần kiểm soát bụi.
