Dàn con lăn? Cách chọn dàn con lăn

Dàn con lăn là thiết bị vận chuyển được sử dụng phổ biến trong các nhà máy sản xuất, kho hàng, dây chuyền lắp ráp và khu vực đóng gói sản phẩm. Nhờ kết cấu gồm nhiều con lăn bố trí liên tiếp trên khung đỡ, dàn con lăn giúp di chuyển hàng hóa thuận tiện, giảm sức lao động và tối ưu quy trình luân chuyển vật tư trong nhà xưởng.

Tuy nhiên, để lựa chọn được dàn con lăn phù hợp, doanh nghiệp cần xem xét nhiều yếu tố như trọng lượng kiện hàng, kích thước sản phẩm, đường kính con lăn, độ dày thành ống, khoảng cách giữa các con lăn và kết cấu khung đỡ.

Trong bài viết này, Tâm Phát Holding sẽ hướng dẫn chi tiết cách lựa chọn dàn con lăn tự do theo nhu cầu sử dụng thực tế, giúp doanh nghiệp có cơ sở xác định cấu hình phù hợp, đảm bảo khả năng vận hành và tối ưu chi phí đầu tư.

1. Dàn con lăn là gì?

Dàn con lăn là hệ thống vận chuyển sử dụng nhiều con lăn được lắp song song trên khung đỡ, tạo thành bề mặt để hàng hóa di chuyển từ vị trí này sang vị trí khác.

Dàn con lăn được ứng dụng trong nhiều công đoạn như vận chuyển thùng carton, kiện hàng, khay linh kiện, sản phẩm cơ khí và hàng hóa đóng gói. Tùy theo đặc điểm của dây chuyền, thiết bị có thể được thiết kế theo dạng thẳng, dạng cong, dạng cố định hoặc dạng có bánh xe để thuận tiện di chuyển.

Trong đó, dàn con lăn tự do là loại không sử dụng động cơ truyền động trực tiếp cho các con lăn. Hàng hóa di chuyển nhờ lực đẩy của người vận hành hoặc nhờ trọng lực khi hệ thống được thiết kế có độ dốc phù hợp.

Ưu điểm của dàn con lăn tự do là kết cấu tương đối đơn giản, dễ bảo trì, không cần hệ thống truyền động và có thể gia công theo kích thước riêng của từng nhà máy.

Tuy nhiên, loại thiết bị này phù hợp nhất với những ứng dụng mà hàng hóa có đáy tiếp xúc ổn định với con lăn và có thể di chuyển bằng lực đẩy hoặc trọng lực. Đối với hàng hóa quá nặng, cần vận chuyển liên tục hoặc yêu cầu tốc độ ổn định, cần đánh giá kỹ trước khi lựa chọn.

2. Dàn con lăn gồm những bộ phận nào?

Để lựa chọn dàn con lăn phù hợp, trước tiên cần hiểu rõ các bộ phận chính cấu thành thiết bị.

Con lăn: Là bộ phận trực tiếp tiếp xúc và đỡ hàng hóa. Con lăn có thể được chế tạo từ thép, thép mạ kẽm hoặc inox, tùy theo tải trọng và môi trường sử dụng.

Trục con lăn: Có nhiệm vụ liên kết với khung đỡ, định vị con lăn và tạo điều kiện để con lăn quay quanh trục.

Vòng bi: Giúp con lăn quay nhẹ, giảm ma sát và hỗ trợ quá trình vận chuyển hàng hóa.

Khung đỡ: Là kết cấu chịu tải chính của hệ thống, giữ vị trí con lăn và đảm bảo độ ổn định khi vận hành.

Chân đỡ và thanh giằng: Giúp nâng đỡ hệ thống, duy trì độ cao và tăng độ cứng cho kết cấu. Tùy thiết kế, dàn con lăn có thể sử dụng chân tăng chỉnh hoặc bánh xe di chuyển.

Mỗi bộ phận đều ảnh hưởng đến khả năng chịu tải và độ bền của dàn con lăn. Vì vậy, khi thiết kế cần xem xét đồng bộ giữa con lăn, trục, vòng bi và khung đỡ, thay vì chỉ lựa chọn theo đường kính con lăn.

3. Cách chọn dàn con lăn theo tải trọng hàng hóa

Tải trọng là yếu tố quan trọng hàng đầu khi lựa chọn dàn con lăn. Nếu thiết kế không phù hợp, con lăn có thể bị võng, trục bị biến dạng hoặc khung đỡ không đảm bảo độ cứng trong quá trình sử dụng.

Khi tính toán dàn con lăn, cần xác định trọng lượng lớn nhất của kiện hàng, kích thước đáy hàng và số lượng con lăn cùng tham gia đỡ hàng tại một thời điểm.

3.1. Xác định trọng lượng kiện hàng

Trước tiên, cần xác định trọng lượng lớn nhất của sản phẩm hoặc kiện hàng cần vận chuyển.

Ví dụ, dàn con lăn dùng cho thùng hàng 20 kg sẽ có yêu cầu khác với hệ thống vận chuyển kiện hàng 200 kg hoặc 500 kg.

Ngoài trọng lượng, cần xem xét hình dạng đáy hàng. Một kiện hàng có đáy phẳng, cứng thường phân bố tải thuận lợi hơn kiện hàng có đáy không đều hoặc chỉ tiếp xúc với con lăn tại một số vị trí.

3.2. Lựa chọn đường kính con lăn

Một số đường kính con lăn thường được cân nhắc trong thiết kế gồm D34, D48, D60, D76 và D89.

Việc lựa chọn đường kính phụ thuộc vào tải trọng, chiều dài con lăn, độ dày thành ống, vật liệu chế tạo và kết cấu trục.

• Con lăn đường kính nhỏ có thể phù hợp với hàng nhẹ và kết cấu gọn.

• Con lăn đường kính trung bình có thể đáp ứng nhiều ứng dụng vận chuyển trong nhà xưởng.

• Con lăn đường kính lớn có thể được cân nhắc cho hàng nặng hoặc yêu cầu độ cứng cao hơn, sau khi kiểm tra đầy đủ các thông số thiết kế.

Không nên kết luận khả năng chịu tải chỉ dựa vào đường kính. Hai con lăn cùng đường kính nhưng khác độ dày thành ống, chiều dài, vật liệu và kết cấu trục có thể có khả năng chịu tải khác nhau đáng kể.

3.3. Lựa chọn độ dày thành ống con lăn

Độ dày thành ống ảnh hưởng đến độ cứng và khả năng chống biến dạng của con lăn.

Với hàng nhẹ, có thể sử dụng ống thành mỏng nếu kết quả tính toán đáp ứng yêu cầu. Với hàng nặng, cần kiểm tra ứng suất và độ võng, đồng thời xem xét khả năng chịu tải của trục, vòng bi và vị trí lắp ghép.

Việc tăng độ dày thành ống không phải lúc nào cũng là phương án tối ưu vì sẽ làm tăng khối lượng và chi phí. Mục tiêu là lựa chọn cấu hình đáp ứng đúng tải trọng thiết kế và điều kiện vận hành.

3.4. Tính tải trọng trên mỗi con lăn

Có thể tính tải trọng trung bình sơ bộ theo công thức:

Tải trọng trung bình mỗi con lăn = Trọng lượng kiện hàng / Số con lăn cùng đỡ hàng.

Ví dụ, kiện hàng nặng 500 kg được đỡ đồng thời bởi 5 con lăn thì tải trọng trung bình lý tưởng là 100 kg trên mỗi con lăn.

Tuy nhiên, con số này chưa phản ánh đầy đủ tải trọng thực tế. Nếu đáy hàng không phẳng hoặc tải phân bố không đều, một số con lăn có thể phải chịu tải lớn hơn mức trung bình.

Do đó, khi thiết kế dàn con lăn cần kiểm tra tải trọng tập trung, hệ số dự phòng phù hợp và khả năng chịu tải của toàn bộ kết cấu.

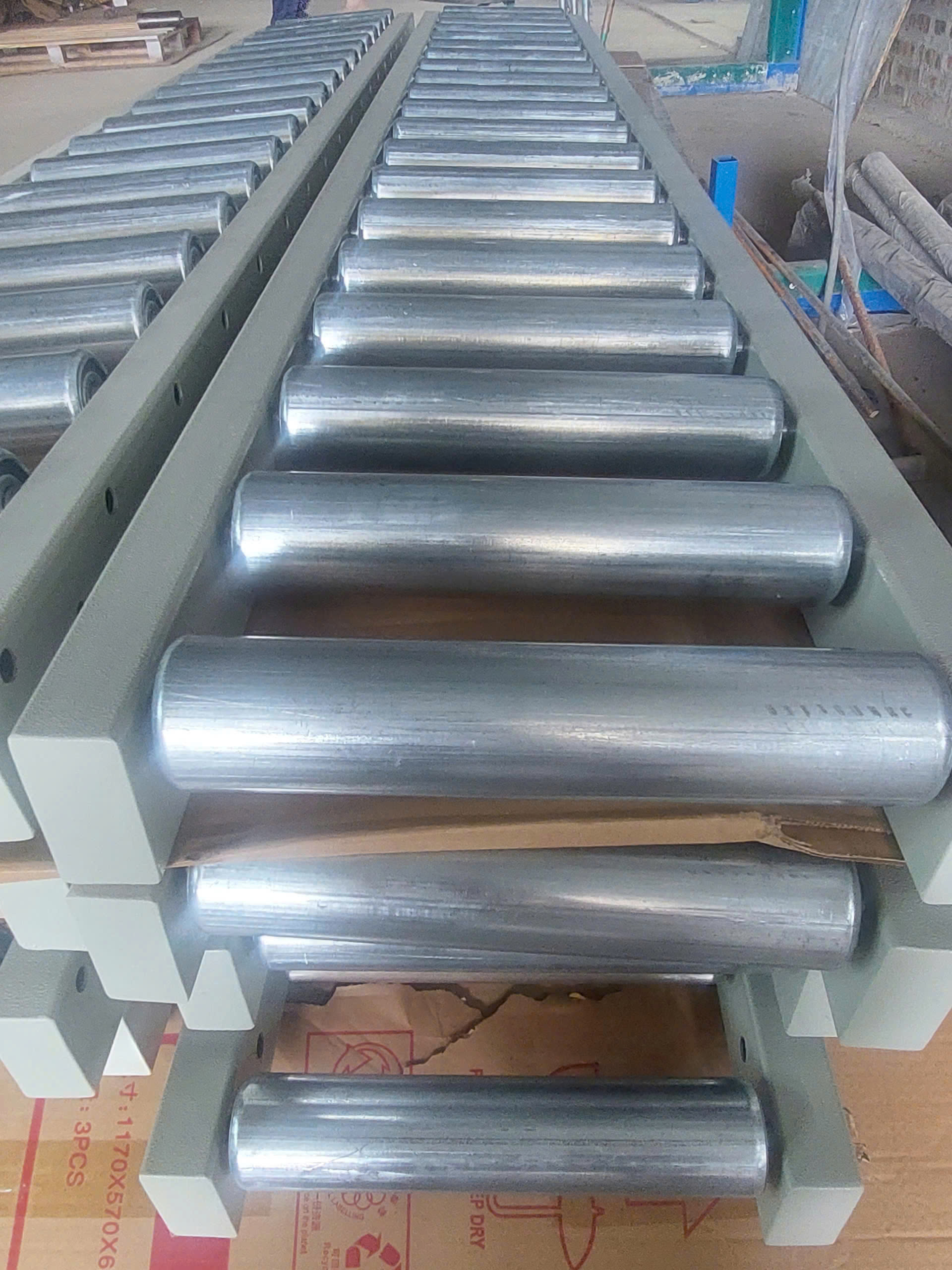

4. Cách chọn khoảng cách giữa các con lăn

Khoảng cách giữa các con lăn ảnh hưởng trực tiếp đến khả năng đỡ hàng, độ ổn định và sự thuận tiện khi vận chuyển.

Nguyên tắc cơ bản là đáy kiện hàng phải được đỡ bởi đủ số con lăn trong suốt quá trình di chuyển. Nếu khoảng cách quá lớn, hàng hóa có thể bị nghiêng, võng đáy hoặc mất ổn định, đặc biệt khi kiện hàng ngắn hoặc có đáy mềm.

Khi xác định khoảng cách con lăn, cần xem xét:

• Chiều dài đáy kiện hàng theo hướng di chuyển.

• Độ cứng và hình dạng đáy hàng.

• Trọng lượng và vị trí trọng tâm.

• Số lượng con lăn cần tiếp xúc đồng thời.

• Yêu cầu vận chuyển liên tục qua các đoạn nối.

Ví dụ, với kiện hàng có chiều dài đáy 1.200 mm theo hướng di chuyển, khoảng cách con lăn cần được bố trí để kiện hàng luôn được đỡ ổn định. Không nên chỉ lấy chiều dài kiện hàng chia cho một số lượng con lăn tùy ý mà bỏ qua tải trọng và hình dạng đáy hàng.

Đối với sản phẩm có đáy ngắn hoặc yêu cầu độ ổn định cao, có thể cần bố trí con lăn gần nhau hơn. Với kiện hàng dài, cứng và có đáy phẳng, khoảng cách có thể được lựa chọn linh hoạt hơn sau khi kiểm tra thiết kế.

5. Cách chọn chiều rộng và chiều cao dàn con lăn

Kích thước tổng thể quyết định khả năng lắp đặt và mức độ phù hợp của dàn con lăn với dây chuyền sản xuất.

Chiều rộng dàn con lăn: Cần phù hợp với chiều rộng đáy hàng, đảm bảo hàng được đỡ ổn định trong quá trình di chuyển. Đồng thời, cần tính đến khoảng hở hai bên và không gian lắp đặt thực tế.

Chiều dài dàn con lăn: Được xác định theo quãng đường vận chuyển, vị trí nhận hàng và vị trí giao hàng. Với hệ thống dài, cần xem xét chia thành nhiều đoạn để thuận tiện cho việc vận chuyển, lắp đặt và bảo trì.

Chiều cao dàn con lăn: Cần đồng bộ với bàn thao tác, thiết bị đầu vào, thiết bị đầu ra và tư thế làm việc của người vận hành.

Nếu dàn con lăn được kết nối với nhiều thiết bị khác nhau, cần kiểm tra cao độ, độ thẳng và vị trí tiếp giáp để hạn chế hiện tượng hàng hóa bị vướng hoặc dịch chuyển không ổn định.

Đối với hệ thống có chân tăng chỉnh, nên dự phòng khả năng cân bằng khi mặt sàn không phẳng.

6. Chọn vật liệu con lăn và khung đỡ như thế nào?

Vật liệu cần được lựa chọn theo tải trọng, môi trường làm việc và yêu cầu sử dụng của doanh nghiệp.

Dàn con lăn thép

Con lăn thép phù hợp với nhiều ứng dụng trong nhà máy cơ khí, kho hàng và dây chuyền vận chuyển kiện hàng. Đây là phương án có thể cân nhắc khi cần kết cấu chắc chắn và gia công theo kích thước riêng.

Dàn con lăn thép mạ kẽm

Thép mạ kẽm có thể được sử dụng trong môi trường nhà xưởng thông thường khi cần bảo vệ bề mặt khỏi tác động ăn mòn ở mức phù hợp. Khả năng chống ăn mòn thực tế còn phụ thuộc vào lớp mạ và điều kiện sử dụng.

Dàn con lăn inox

Inox phù hợp với môi trường có độ ẩm hoặc yêu cầu chống ăn mòn và vệ sinh. Việc lựa chọn inox 201 hay inox 304 cần căn cứ vào môi trường làm việc, hóa chất tiếp xúc và yêu cầu cụ thể của ứng dụng.

Lựa chọn vật liệu khung đỡ

Khung đỡ có thể sử dụng thép hộp, thép hình hoặc inox. Kích thước và độ dày khung cần được tính toán theo tải trọng, chiều dài nhịp, vị trí chân đỡ và độ võng cho phép.

Đối với dàn con lăn dài hoặc vận chuyển hàng nặng, không nên chỉ dựa vào kinh nghiệm để chọn kích thước khung. Cần kiểm tra khả năng chịu lực, độ ổn định và các vị trí liên kết trước khi chế tạo.

7. Khi nào nên sử dụng dàn con lăn tự do?

Dàn con lăn tự do phù hợp với những công đoạn vận chuyển hàng hóa có quãng đường tương đối ngắn hoặc trung bình, nơi sản phẩm có thể di chuyển bằng lực đẩy trực tiếp hoặc trọng lực.

Một số ứng dụng phổ biến gồm:

• Vận chuyển thùng carton và kiện hàng trong kho.

• Trung chuyển hàng hóa giữa các công đoạn sản xuất.

• Khu vực đóng gói và kiểm tra sản phẩm.

• Bàn con lăn hỗ trợ xuất nhập hàng.

• Dàn con lăn kết nối với bàn thao tác hoặc thiết bị sản xuất.

• Hỗ trợ đưa hàng vào khu vực tập kết hoặc chuẩn bị xuất hàng.

Đối với hệ thống lắp đặt nằm ngang, lực đẩy của người vận hành cần đủ để thắng lực cản của vòng bi và các vị trí tiếp xúc. Với hệ thống có độ dốc, cần kiểm soát tốc độ di chuyển, điểm dừng và nguy cơ hàng hóa trượt hoặc va chạm.

Nếu doanh nghiệp cần vận chuyển hàng nặng liên tục, tự động hóa quá trình hoặc kiểm soát tốc độ, nên cân nhắc băng tải con lăn truyền động thay vì chỉ sử dụng dàn con lăn tự do.

8. Những lưu ý khi thiết kế và đặt gia công dàn con lăn

Để lựa chọn đúng dàn con lăn, doanh nghiệp nên chuẩn bị đầy đủ thông tin trước khi yêu cầu báo giá.

Thứ nhất, xác định rõ tải trọng. Cần cung cấp trọng lượng lớn nhất của một kiện hàng, không chỉ trọng lượng trung bình.

Thứ hai, cung cấp kích thước hàng hóa. Chiều dài, chiều rộng, chiều cao và đặc điểm đáy hàng giúp xác định chiều rộng dàn, khoảng cách con lăn và cấu hình phù hợp.

Thứ ba, xác định điều kiện vận hành. Cần làm rõ hệ thống đặt ngang hay nghiêng, vận chuyển bằng lực đẩy hay trọng lực, có kết nối với thiết bị khác hay không.

Thứ tư, kiểm tra khả năng chịu tải đồng bộ. Con lăn, trục, vòng bi, khung đỡ, chân đỡ và các mối liên kết đều cần đáp ứng yêu cầu thiết kế.

Thứ năm, cân nhắc phương án lắp đặt. Với hệ thống dài, có thể chia thành nhiều đoạn để thuận tiện cho vận chuyển và bảo trì, đồng thời phải đảm bảo các đoạn nối không gây vướng hàng.

Việc cung cấp thông tin chính xác giúp quá trình thiết kế dàn con lăn có cơ sở kỹ thuật rõ ràng, hạn chế điều chỉnh sau khi gia công và lựa chọn được phương án phù hợp với ngân sách.

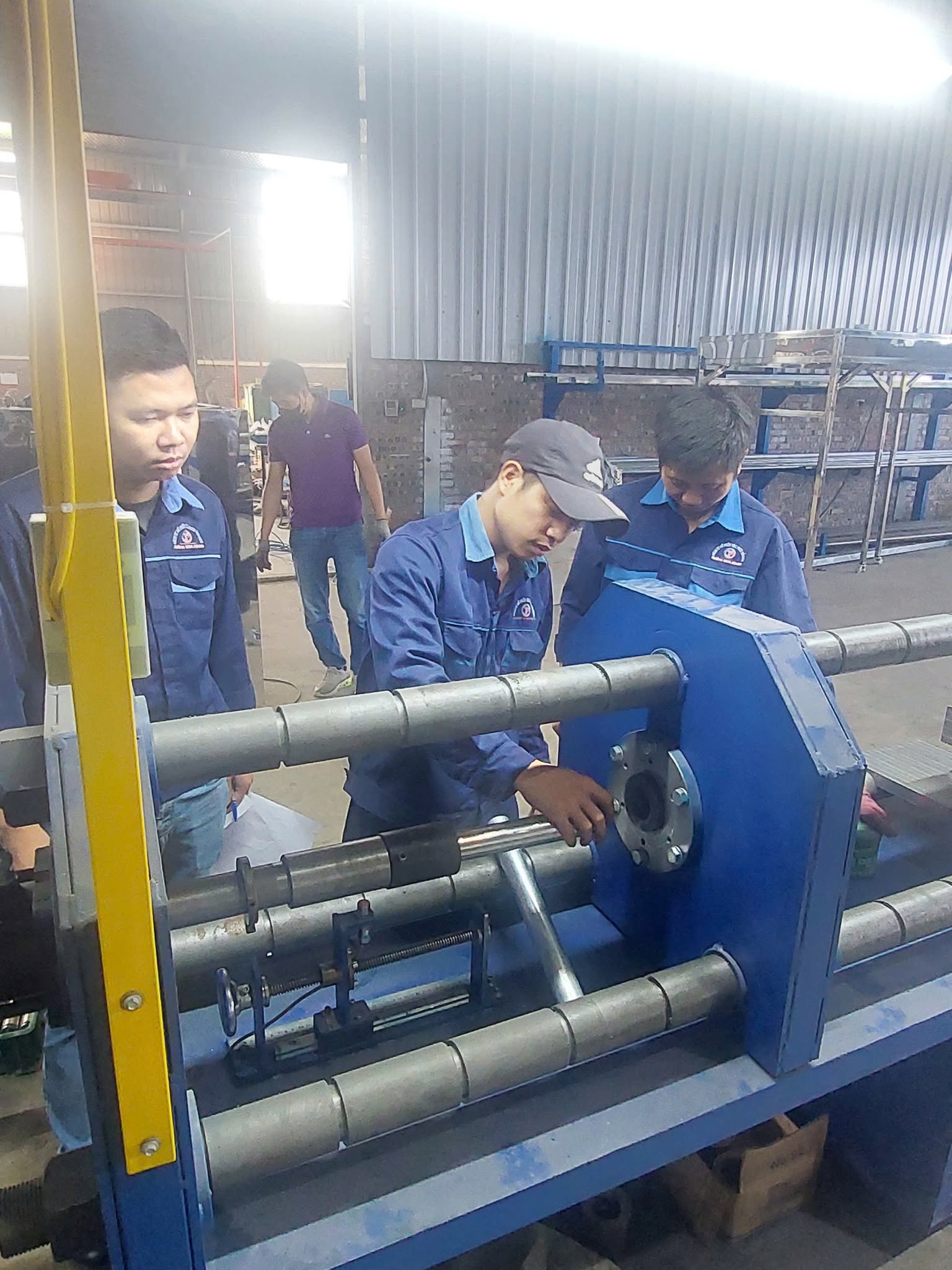

9. Đặt gia công dàn con lăn theo yêu cầu tại Tâm Phát Holding

Tâm Phát Holding cung cấp giải pháp gia công cơ khí và thiết bị phục vụ hoạt động sản xuất công nghiệp. Đối với dàn con lăn, phương án thiết kế có thể được trao đổi theo kích thước hàng hóa, tải trọng, không gian lắp đặt và yêu cầu vận hành thực tế.

Khi liên hệ tư vấn, khách hàng có thể cung cấp:

• Trọng lượng lớn nhất của kiện hàng.

• Kích thước kiện hàng dài × rộng × cao.

• Chiều dài, chiều rộng và chiều cao mong muốn của dàn con lăn.

• Vật liệu con lăn và điều kiện môi trường sử dụng.

• Hình ảnh hiện trạng, bản vẽ hoặc yêu cầu kết nối với thiết bị khác.

Từ những thông tin này, đội ngũ kỹ thuật có cơ sở để trao đổi về đường kính con lăn, độ dày thành ống, khoảng cách bố trí, kết cấu khung đỡ và phương án gia công.

Tham khảo thêm các sản phẩm liên quan:

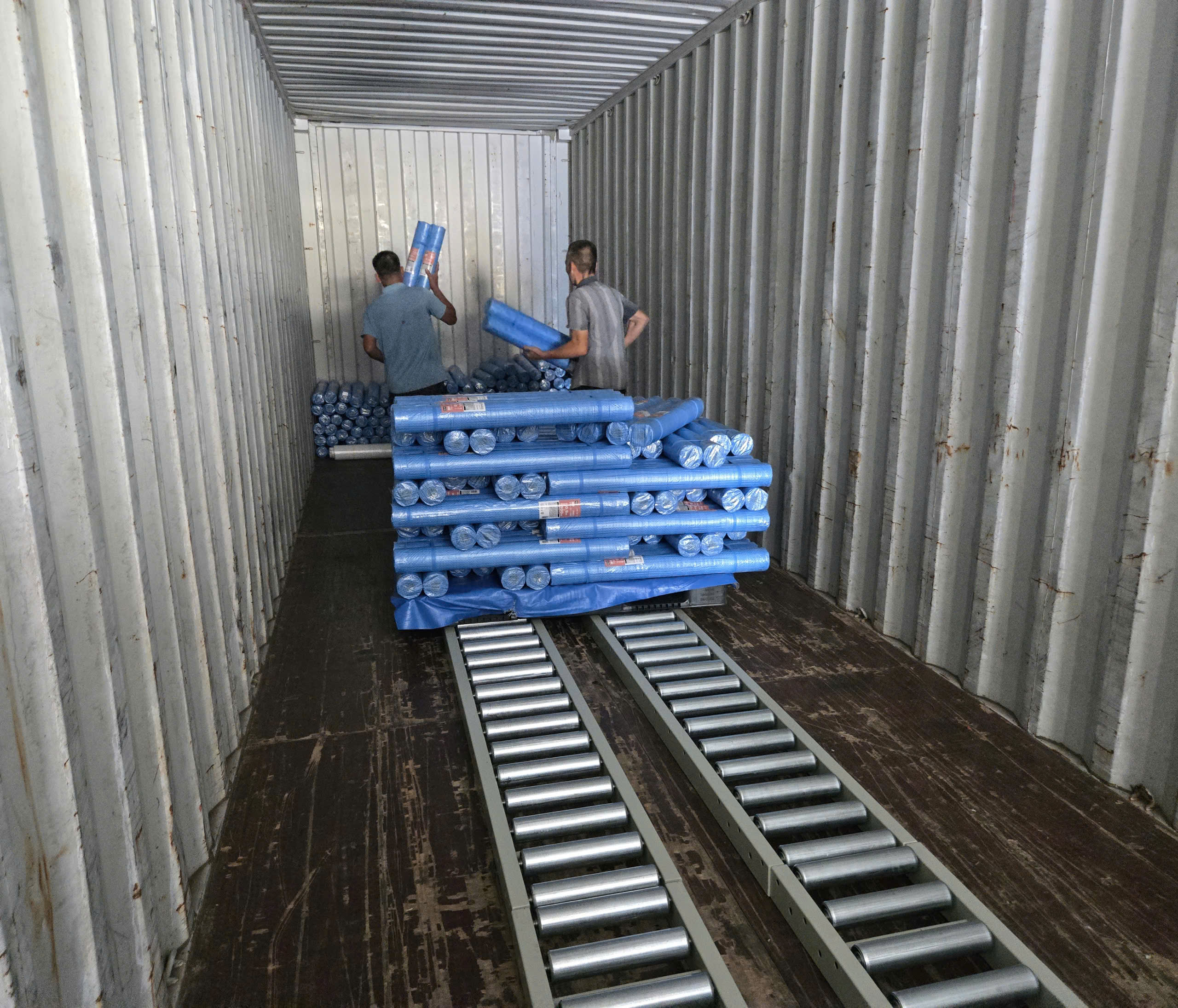

• Dàn con lăn xuống hàng, xếp hàng vào container – giải pháp vận chuyển hàng hóa tại khu vực xuất nhập hàng.
